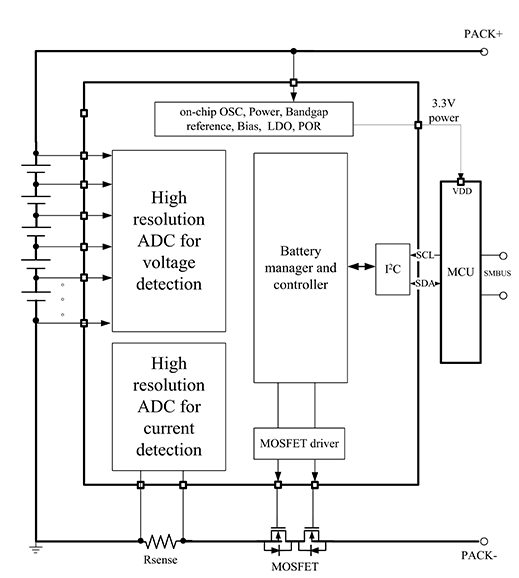

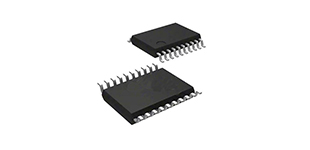

鋰電池組保護芯片HSM12X0系列包括HSM1220、HSM1230和HSM1240。該系列芯片內部集成了高精度ADC可以對電池組的電壓、電流以及溫度信號進行采集并通過I2C接口將數據傳遞給主機微控制器。該芯片還具有簡單的過壓保護、欠壓保護、過流保護以及短路保護，支持被動均衡。
| 特性 | • 附加特性 |  |
| • 模擬前端AFE監控特性 | - 集成的電池均衡場效應晶體管FET | |
| - 純數字接口 | - 充電、放電低側NCH FET驅動器 | |
| - 一個14bitADC測量電池電壓、芯片片內溫度和片外溫度 | - 到主機微控制器的警報中斷 | |
| - 一個16bitADC測量電池組電流（庫倫電荷計數器） | - 2.5V或3.3V的LDO輸出 | |
| - 支持多達三個熱敏電阻（103AT） | - 無需EEPROM編程 | |
| • 硬件保護特性 | - 高電源電壓最大絕對值（高達108V） | |
| - 放電過流（OCD） | - 簡單I2C兼容接口（循環冗余校驗（CRC）選項） | |
| - 放電短路（SCD） | - 支持亂序上下電 | |
| - 過壓（OV） | 應用 | |
| - 欠壓（UV） | • 電動自行車等輕型電動車輛 | |
| - 次級保護器故障檢測 | • 電動工具、園藝工具 | |
| • 不間斷電源（UPS）等儲能系統 | ||
| • 12V，18V，24V，36V和48V等各類電池組 |
