MRAM在28nm CMOS制程進展良好
2017-08-03 16:44:01
近期,在28nm晶片制程節點的嵌入式非揮發性記憶體比賽上,自旋力矩轉移磁阻式隨機存取記憶體(
STT-MRAM)名列前茅。
比利時研究機構IMEC記憶體部門負責人指出,盡管相變記憶體(PCM)等其他類型的記憶器和電阻式隨機存取記憶體(ReRAM)都有一部分支持者,但這些記憶體都存在著微縮的難題,因此還不能達到28nm CMOS制程的要求。
28nm平面CMOS節點也許能增加更長壽命,用以適應“超越摩爾定律”(More-than-Moore)的發展,但要想要達到這個目標,有必要選擇使用非揮發性記憶體,因為快閃記憶體還是不能有效地微縮。
目前有大量的材料系統正競相成為
ReRAM的基礎,但其中大部份都是以導體交叉點的導電絲形成與斷裂為基礎。其中,至少在實現大型陣列以因應獨立式記憶體導線絲ReRAM無法微縮時可能就會出現問題。IMEC記憶體部門負責人表示:“由于經常使用單導線絲,而它需要大約100mA才足以實現穩定度。因此,當你微縮交叉點時,功耗還是沒有降低。
盡管在材料系統之間的確切電流都各不相同,但是,隨著陣列尺寸增加,功耗也會隨著陣列中的位元單位數增加而提高。
IMEC深入研究了氧化鉿和氧化鉭ReRAM。負責人指出,ReRAM可望在20nm實現,但因為無法微縮而需要進行昂貴的工程,因此可能只適用于單一節點。“或許可用于嵌入式系統,但并不適用于獨立式記憶體,”負責人如是說。
PCM則可作為仍圍繞原始導電絲周圍形成的記憶體替代方案,但這涉及了材料體積的熱導相變。材料體積的大小與電流似乎可微縮使其成為更有發展前景的選項;Furnemont甚至認為它有機會微縮至10nm。

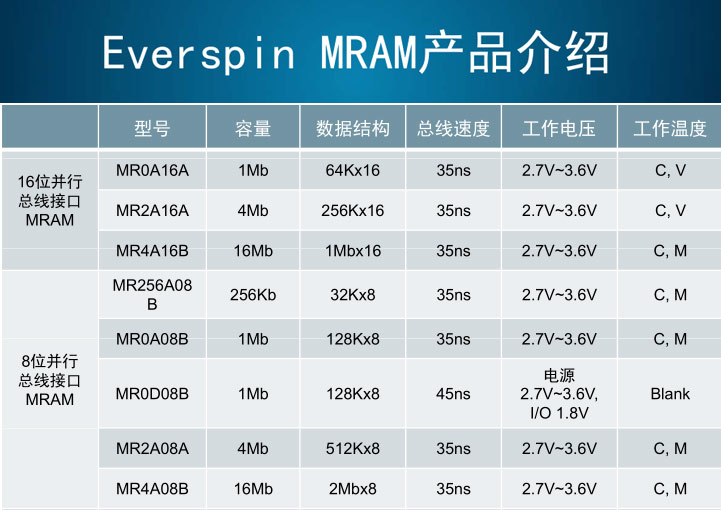

( everspin mram 產品介紹)
負責人更看好
MRAM在28nm上的應用,一部份原因其經濟效益會更大;因為它可以只多用3個光罩來實現。此外,它還相容于CMOS電壓機制,而且不需要任何的電荷泵。
雖然MRAM基本上可在線路的后端加以打造,但必須透過電晶體驅動,使其能以“自由區域”(area-free)加以建置。
Everspin目前正出貨平面STT-MRAM。而接下來將會朝向垂直記憶體的發展趨勢,Globalfoundries目前正為Everspin進行代工。
